Technical features

Detection properties

Nominal sensing distance 130mm
Repeat Accuracy 10%
Sensitivity adjustment Teach-in
Minimum sensing distance (blind zone) 30mm

Application

Function Principle Blackground suppression
Notes white target Kodak 90%100 x 100mm
Optic position Axial

Outputs

Output type PNP NO+NC
Output Function NO+NC
Switching frequency 1Khz
Response time 500µs

Electrical data

Operating Voltage 10…30VDC
No-Load supply current ≤ 50mA
Load current ≤100mA
Leakage current ≤10μA
Output voltage drop ≤2V@Iload=100mA
Max ripple content ≤10%
LED indicators Green Stability ; Yellow Output state ,
Time delay before availability ≤200ms
Short-circuit protection Yes
Reverse Polarity Protection Yes
Emission LED Red (660nm)
Interference to external light 5.000lux (incandescent lamp), 10.000lux (sunlight)

Mechanical data

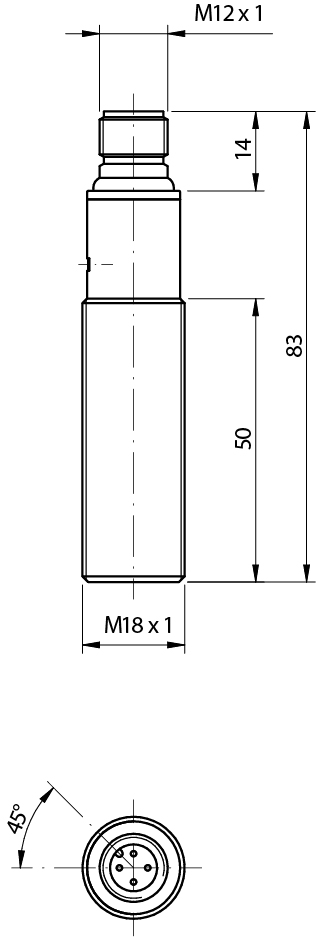

Dimensions M18x1/L=83mm
Weight 60g
Housing Material Stainless steel AISI 316L / PA12 plug
Connections M12 plug
Active Head Material PA12
Tightening torque 50Nm
Operating temperature -25°C…+80°C (without freeze)
Diameter/Dimension M18

Test/Approvals

Approvals CE cULus ECOLAB Diversey
EMC compatibility EN 60947-5-2
Shocks and vibrations Vibration IEC 60068-2-6 / Shock IEC 60068-2-27
Degree of protection IP68, IP69K

Accessories

Supplied Accessories Nuts M18 x 1

Generical Data

Dimensions M18x1/L=83mm
Operating Temperature - 25°C…+ 80°C (Without freeze)
Mechanical Protection IP68, IP69K
