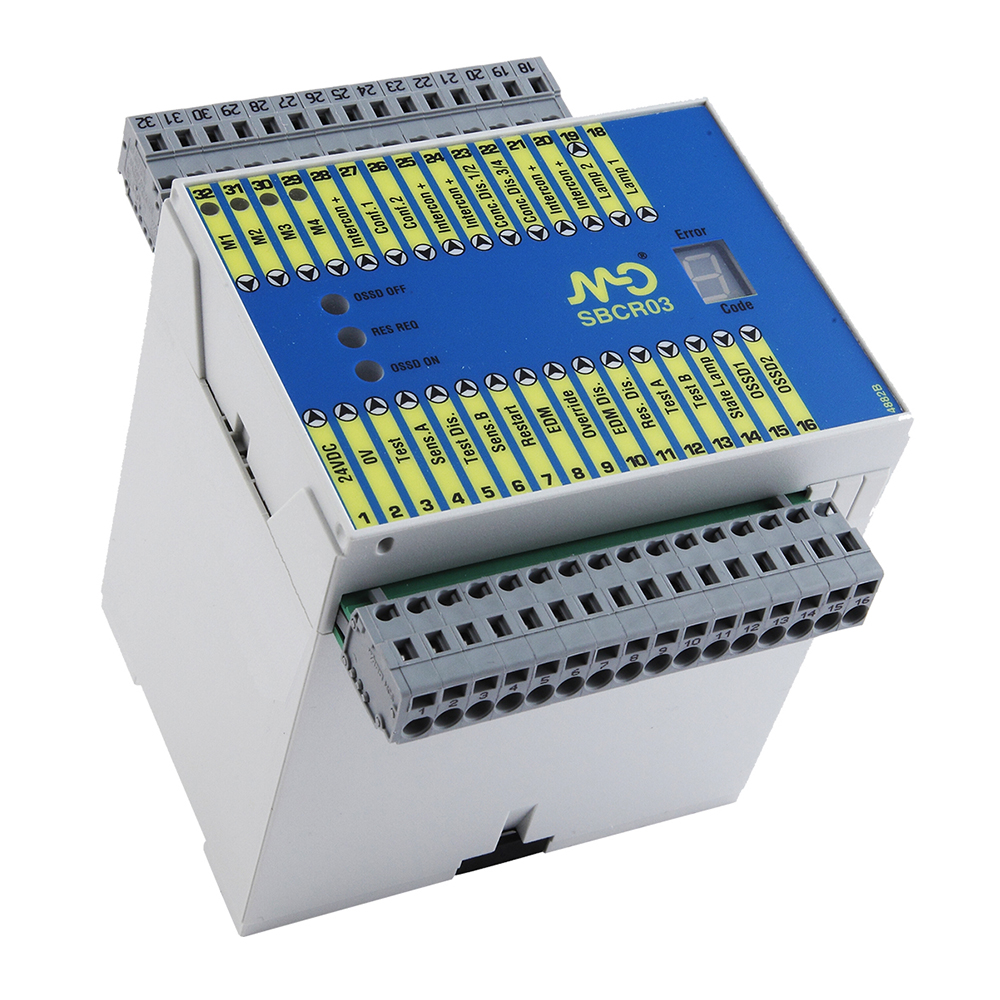

Control unit Type 2
Immagine indicativa	Up to 6 sets of safety photocells M18 (SH4-IA) or M30 (TH6-IA) interconnectable DIN RAIL Mounting Body protection and access control Cat. 2 according to EN 61496-1 Cat. 2 / PL c according to EN ISO 13849-1; SIL CL 1 acording to EN 62061 / IEC 61508 Models with single/double channel Muting and Override functions Response time less than 5 ms 2 OSSD outputs

Proprietà di rilevamento

Distanza di rilevazione nominale	According to the sensors used: SH4/*-**IA up to 10m TH6/*-*IA up to 60m
Angolo di apertura effettivo	n/a

Applicazione

Principio di funzionamento	Control unit
Funzioni disponibili	Manual/Automatic Restart, EDM, Muting, Double Muting, Override
Descrizione	Compact standard
Massimo numero di sensori connessi	6 x SH4_IA/TH6_IA pairs
Massimo numero di sensori di muting	4 x PNP-NO
Uscita lampada di muting	2 x incandescent lamp (1 … 10W, 24Vdc)
Uscita lampada di stato	1 x incandescent lamp (1 … 10W, 24Vdc)
Funzioni	Safety Control Unit + muting

Parametri di sicurezza

Tipo	Type 2 safety control unit (A/M)
SIL	1
SILCL	1
PL	c
PFHd	1,00E-06
MTTFd	20 years

Uscite

Tipo di uscita	2 x PNP-NO (OSSD safety output) with EDM
Tempo di risposta	≤ 12 ms
Tempo di risposta (ingresso di test)	≤ 30ms
Tempo di risposta (funzione di muting)	≤ 270ms
Tempo di ripristino	≤ 50ms

Dati elettrici

Tensione di alimentazione	24 Vdc ± 20%
Assorbimento a vuoto	150mA
Corrente di carico	≤ 500mA each output
Caduta di tensione in uscita	2,5V @ 500mA
Lunghezza cavi (Alimentazione/Uscita)	≤ 30m (cable section 0,5mm2) ≤ 60m (cable section 2,5mm2)
Lunghezza cavi (sensori)	≤ 100m (cable section 2mm2)
Ondulazione residua	≤ 5%
Potenza assorbita	4W (without lamps/loads)

Dati meccanici

Dimensioni	121 x 105 x 100mm
Materiale corpo	ABS UL VO
Connessioni	2 x terminals bar
Temperatura operativa	20°C … +60°C (senza ghiaccio)
Temperatura di stoccaggio	-25…+ 70°C
Umidità	15% … 95% (senza condensa)

Test/Certificazioni

Certificazioni	CE, TÜV
Grado di Protezione	IP20

Dati generali

Dimensions	121 x 105 x 100mm
Operating Temperature	20…+60°C (without freeze)
Humidity	15% … 95% (no condensation)
Mechanical Protection	IP20
