FC3
FC3

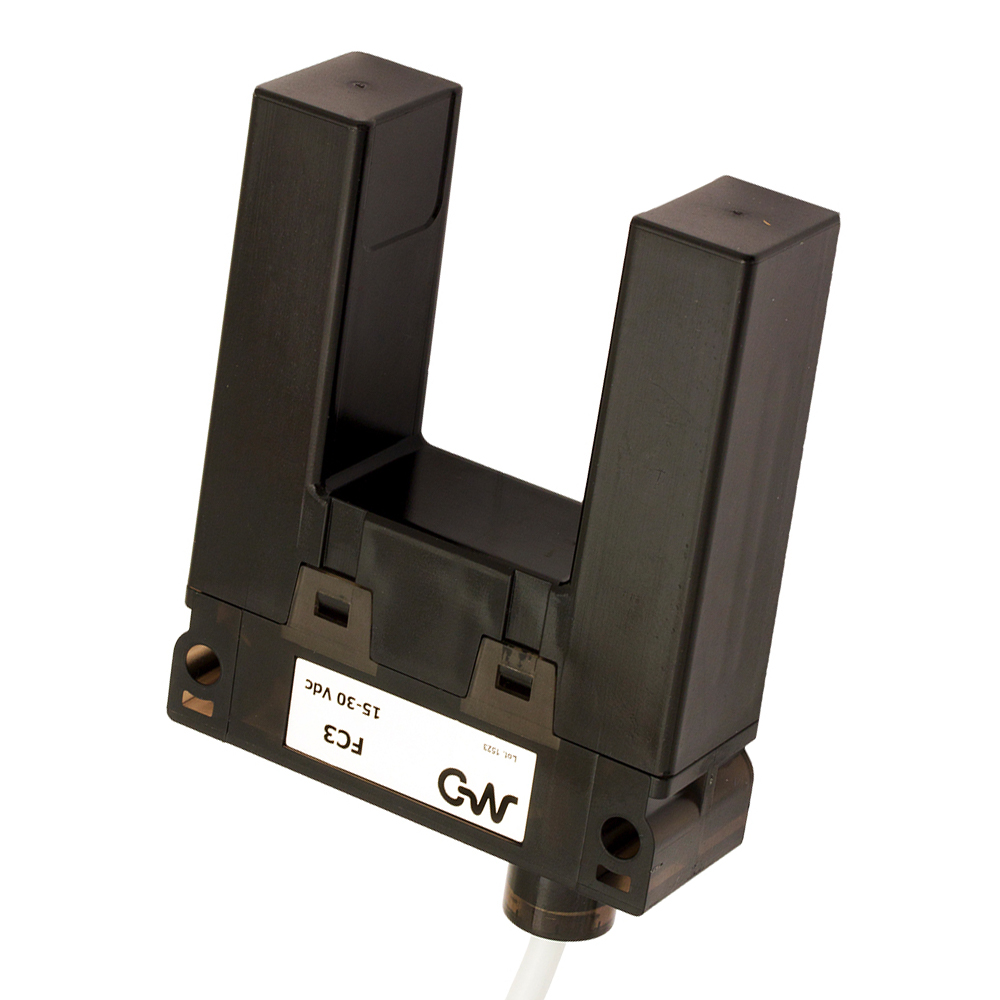

 Immagine indicativa
|
Dual beams photoelectrics slot sensor for sensor edge detection
|
Proprietà di rilevamento
| Distanza tra i raggi | 6,8mm | |
| Diametro ottiche | 3mm | |
Uscite
| Tipo di uscita | TRIAC | |
| Funzione di uscita | LO/DO | |
| Frequenza di commutazione | 25Hz | |
Dati elettrici
| Tensione di alimentazione | 10...30Vdc | |
| Assorbimento a vuoto | ≤ 30mA | |
| Corrente di carico | ≤ 500mA (V=110Vac) | |
| Corrente di perdita | ≤ 250µA (V=250V max)) | |
| Caduta di tensione in uscita | ≤ 1,2V @ Iload=500mA | |
| Massima ondulazione residua | < 10% | |
| Indicatori LED | verde (alimentazione) rosso (uscita) | |
| Emissione | Led Infrarosso | |
| Corrente di picco non ripetitiva | 5A (T=10µs) | |
| Tensione di blocco / Tensione operativa | ± 400V - 110Vac eff. | |
| Commutazione a tensione zero | yes | |

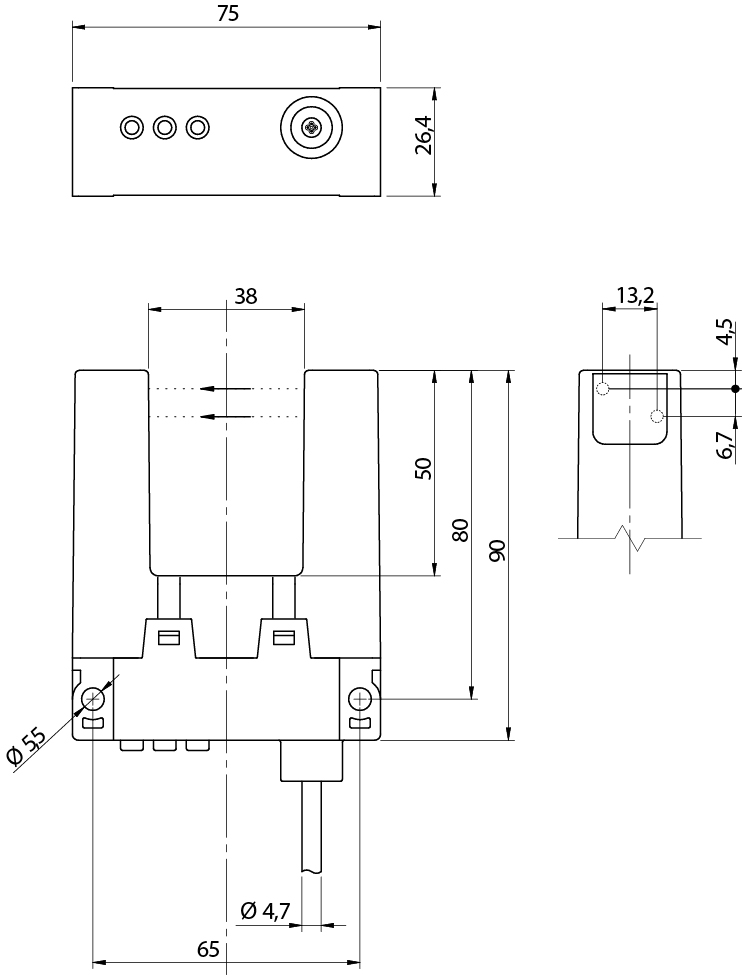

Dati meccanici
| Dimensioni | 26,4 x 75 x 90 mm | |
| Peso | 122g | |
| Materiale corpo | PCB | |
| Connessioni | Pigtail | |
Test/Certificazioni
| Certificazioni | CE | |
| Grado di Protezione | IP64 | |
Dati generali
| Dimensions | 26,4 x 75 x 90 mm | |
| Mechanical Protection | IP64 | |

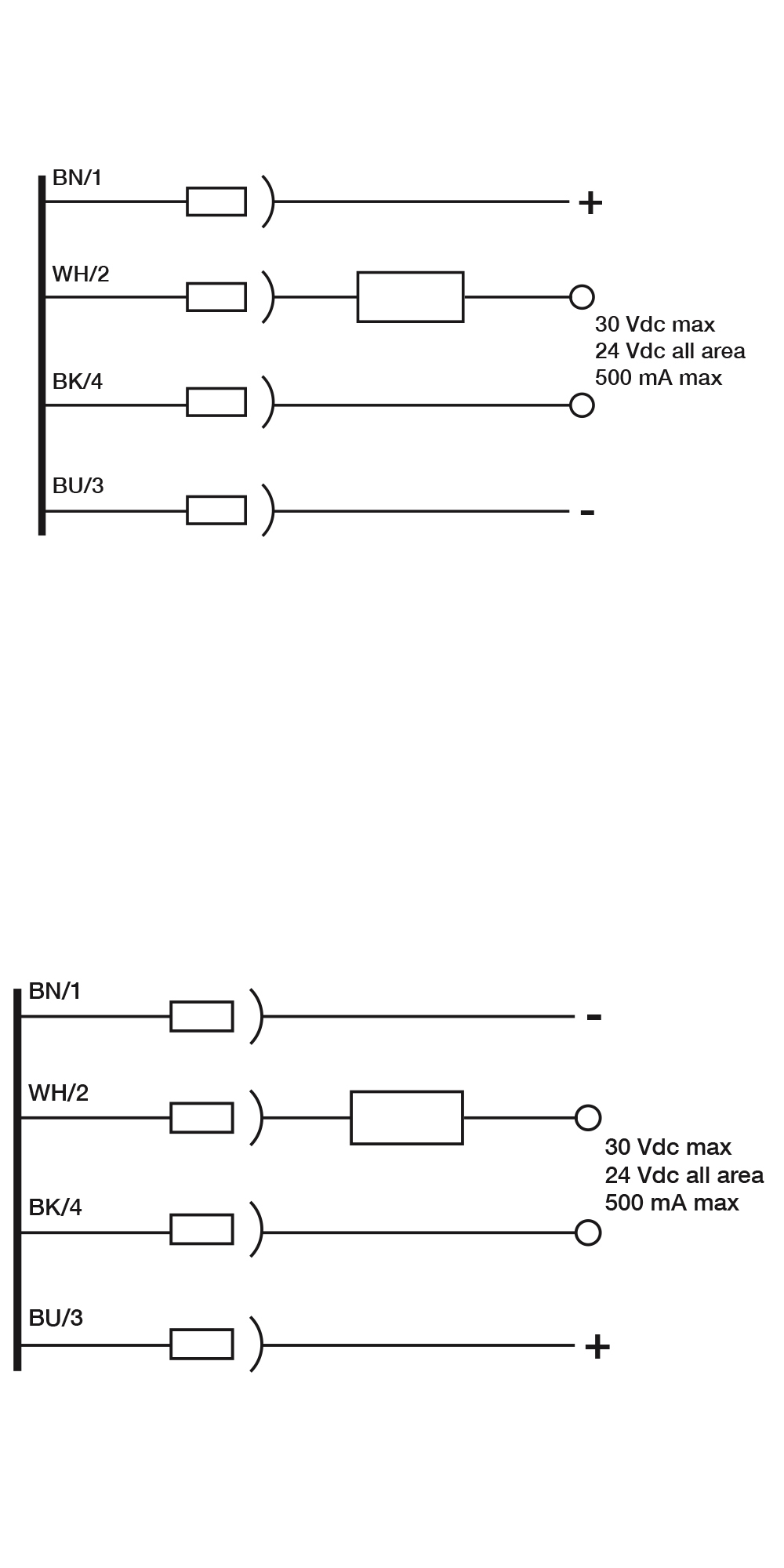

Schemi elettrici delle connessioni
|
