DGE/02-0A

UR+DG



Immagine indicativa

Control unit for miniaturized sensors with miniature photoelectric sensors

  • The unit allows the mouting of miniature pair of sensors suitable for very harsh environments (DG series)
  • LED indicators: alignment (stability), operating voltage, alarm and output state
  • Operating voltage AC or DC
  • Relay output and relay alarm output
  • Double timer with indipendent adjustments
  • Sensitivity adjustment
  • Possibility of mounting on panel
  • IP68 photoelectric sensors for applications in harsh environment
  • Sensing distance 60 m (HI), 30 m (LO)
  • Approvals: CE

Proprietà di rilevamento

Distanza di rilevazione nominale 32m
Angolo apertura fascio ± 10°

Applicazione

Principio di funzionamento Emettitore
Posizione ottica Assiale

Dati elettrici

Tensione di alimentazione dalla unità di controllo UR
Emissione Led Infrarosso
Immunità alla luce ambiente 20000 lux

Dati meccanici

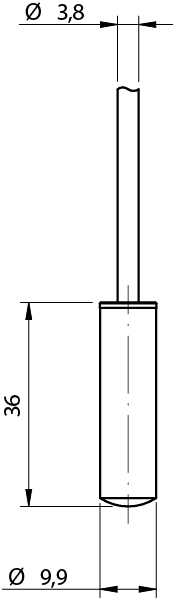

Dimensioni Ø 10mm x 36mm
Materiale corpo PC / ABS passacavo
Connessioni Cavo PVC 5m
Materiale parte attiva Policarbonato
Temperatura operativa -20°C … +60°C
Diametro/Dimensioni Ø 10mm

Test/Certificazioni

Certificazioni CE
Compatibilità elettromagnetica Conforme alla Direttiva EMC in accordo con EN60947-5-2
Grado di Protezione IP67

Dati generali

Dimensions Ø 10mm x 36mm
Operating Temperature -20°C … +60°C
Mechanical Protection IP67

Schemi elettrici delle connessioni

Curve di risposta

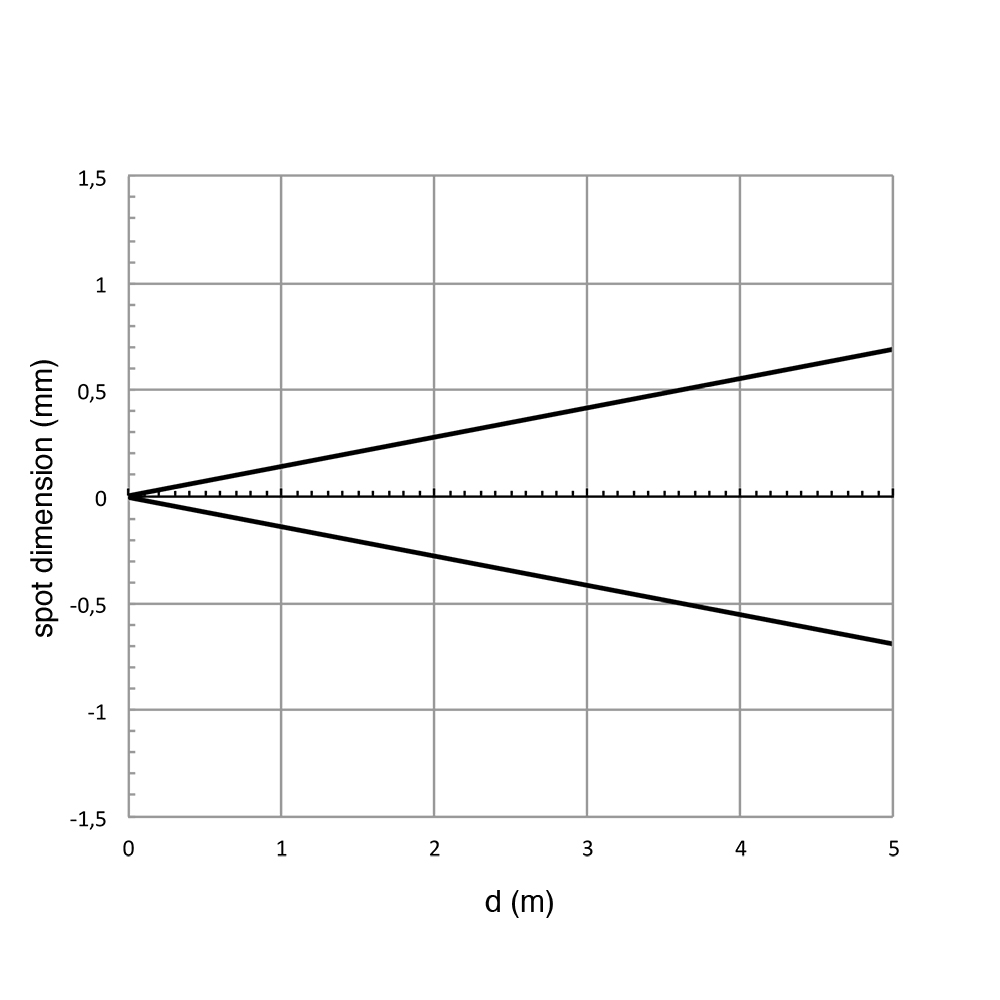

Dimensione Spot

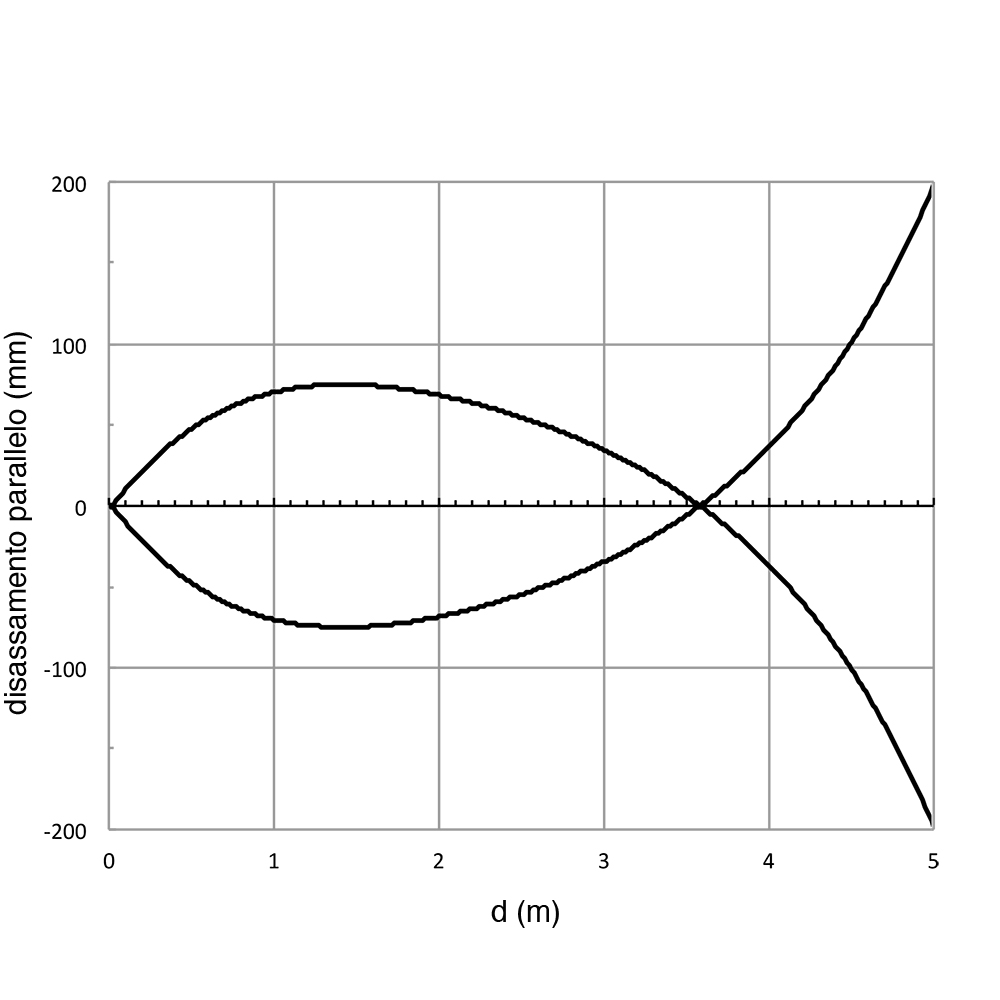

Disassamento Parallelo

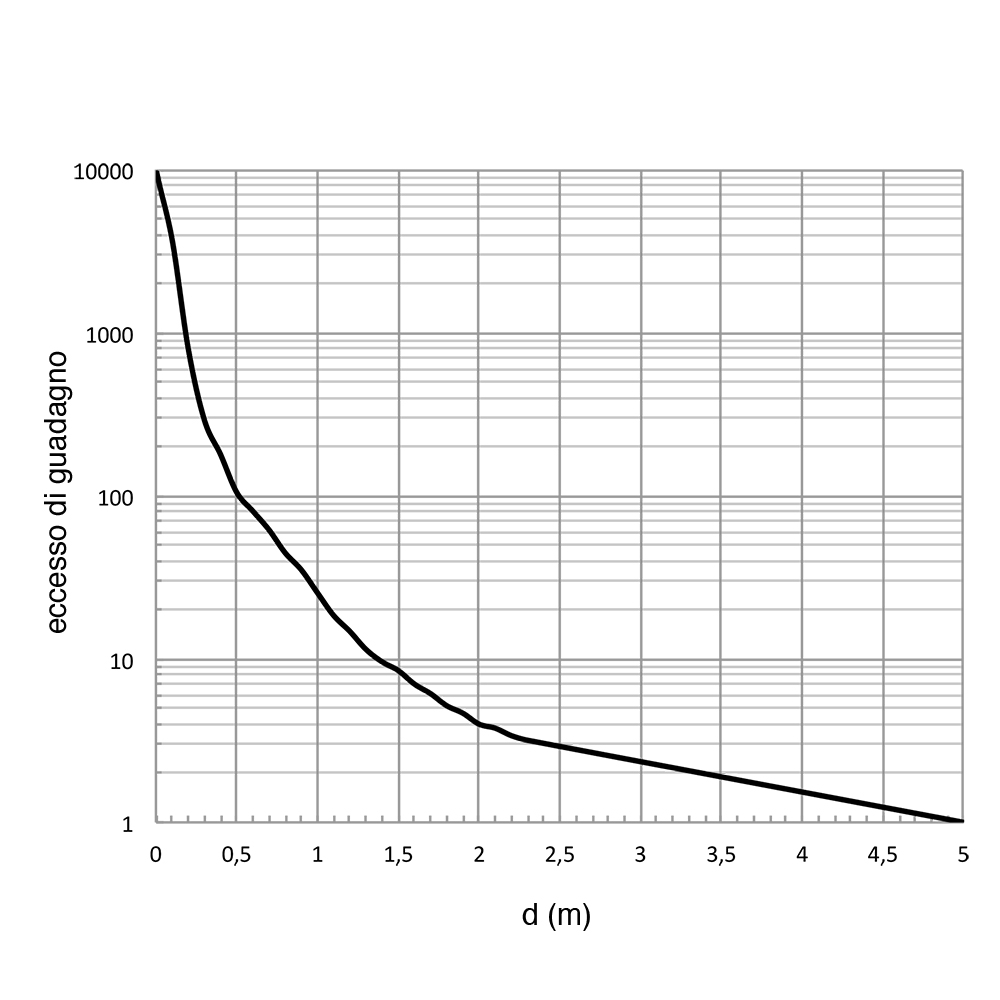

Eccesso di Guadagno
